Câu 11. Cho mạch điện như hình vẽ 1 . Biết R_4, - Dicamon

Question

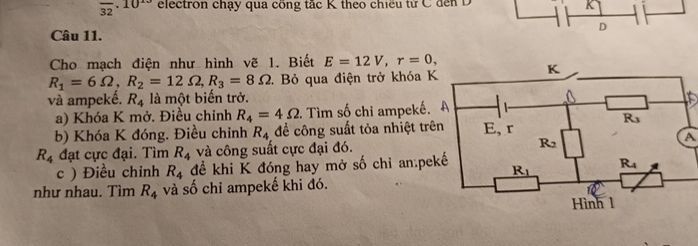

Câu 11. Cho mạch điện như hình vẽ 1 . Biết  R_4,  R_4. Bó qua điện trờ khóa K và ampekế.  R_4 là môt biến trờ. a) Khóa K mở. Điều chinh  E = 12 V , r = 0. Tìm s

Answer

a) khóa k mở, r₄ = 4ω:  mạch tương đương: r₁ nt [r₂ // (r₃ + r₄)] tính điện trở: r₃₄ = r₃ + r₄ = 8 + 4 = 12ω r₂₃₄ = (12 × 12)/(12 + 12) = 6ω r_tđ = r₁ + r₂₃₄ = 6 + 6 = 12ω dòng

Giúp mình câu này với!
